活塞桿渦流探傷機HSGET-04

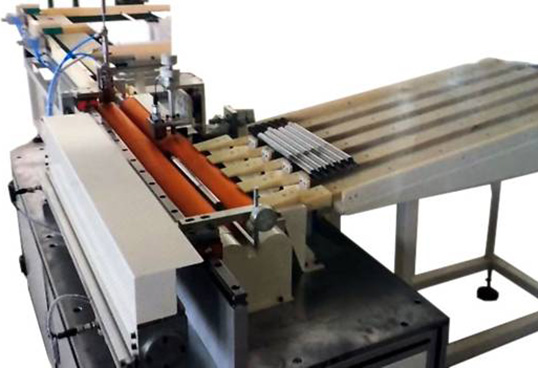

由兩只膠輥同向旋轉帶動上面的活塞桿旋轉，再由推料桿推動活塞桿從探頭下經過完成檢測。
上一個產品下一個產品 在線咨詢產品介紹
由兩只膠輥同向旋轉帶動上面的活塞桿旋轉，再由推料桿推動活塞桿從探頭下經過完成檢測。
一、 活塞桿狀態及參數
1、活塞桿規格φ10-φ28，長度100-500。
2、活塞桿材料：普通碳鋼，合金圓鋼。
3、活塞桿狀態：粗糙度Ra0.1，圓度0.02，圓跳動0.07。
4、檢測速度：以工件直徑20長度450，檢測距離300為例，檢測節拍6秒。
5、檢測部位：外圓直徑最大的部位。
6、檢測精度：對0.1mm（深度）x0.1mm（寬度）x3mm(長度)的裂紋
7、工件旋轉速度：依據檢測速度，活塞桿旋轉一周，推進距離在3—5mm
產品性能
|
檢測通道 |
4通道 |
|
檢測速度 |
1-30米/分 |
|
頻率范圍 |
100Hz-1MHz |
| 增益 |
40-99Db，調節量0.1Db/擋。 |
|
高級濾波 |
有 |
|
高通 |
0.1Hz～650Hz |
|
低通 |
1Hz～10000Hz |
|
相位旋轉 |
0-360度步進1度 |
|
氣源 |
≥4bar，流量20L/min |
|
環境溫度 |
-20℃-40℃ |
| 電源 |
180V-240V 50Hz |
|
電腦全數字式參數調整 |
| 內、外時鐘控制的同步報警輸出 |
| 高精度端頭、端尾信號切除功能 |
| 高精度實時、延時報警輸出 |
| 快速數字／模擬電子平衡 |
| 具有記憶軌跡延遲消隱功能 |
| 實時阻抗平面顯示 |
| 儀器可匹配任何探頭 |
| 遠程自動幫助系統 |
| 中英文人機界面 |
|
多幅相位／幅度報警域 |
| 提供X-t，Y-t，V-t三種時基掃描實時顯示模式提供選擇 |
|
Windows操作界面，模塊式人機對話 |
| 儀器可以與傳動機構的PLC進行銜接 |
|
感應探頭與工件的距離保持在0.5-2mm |
| 探傷設備故障全程智能警示 |
|
可預留多類接口，方便機械一體化操作 |
| 四個探頭可以分別給出信號，單獨報警 |
|
設備為四通道獨立智能渦流探傷儀，控制下的四個探頭獨立采集并控制工作 |
