無線傳輸鋼管超聲波探傷機
本系統適用于各種鋼管內、外部缺陷自動檢測。超聲波探傷原理是超聲波經水耦合進入鋼管后，入射傳播，當管材中有缺陷時會引起超聲反射，超聲儀器將超聲波反射信號經放大信號處理后實時報警，實現缺陷的自動檢測;采用探頭旋轉無線傳輸超聲波設備是目前國內先進的檢測設備。
上一個產品 在線咨詢產品簡介

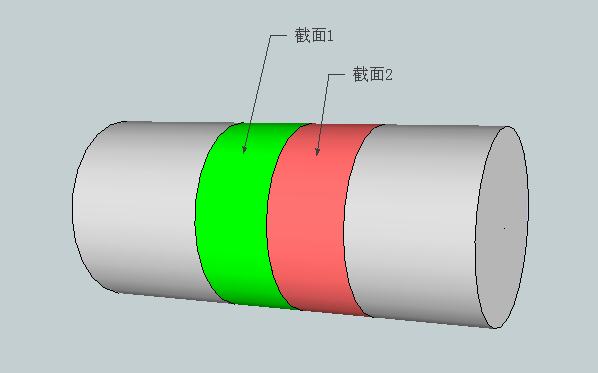

旋轉探頭配置
1、主軸截面1上的探頭配置
截面1上共放置3個探頭調節架，相隔120°，每個調節架上配置2通道組合的超聲線聚焦縱向探頭，順時針方向檢測鋼管縱向缺陷。
檢測缺陷：順時針方向檢測鋼管內外縱向缺陷。
中心頻率：5.0MHz±10%
耦合方式：水浸法
數量：3組探頭，每組包含2個晶片，這3組探頭平均分布在工件的圓周方向，間隔120°，處在同一個截面上。共6個通道水浸探頭。
2、主軸截面2上的探頭配置
截面2上共放置3個探頭調節架，相隔120°，每個調節架上配置一個2通道組合的超聲線聚焦縱向探頭，逆時針方向檢測鋼管縱向缺陷。
檢測缺陷：逆時針方向檢測鋼管內外縱向缺陷。
3、中心頻率：5.0MHz±10%
4、耦合方式：水浸法
5、數量：3組探頭，每組包含2個晶片，這2組探頭平均分布在工件的圓周方向，間隔120°，處在同一個截面上。共6個通道水浸探頭。
缺陷檢測標準
超聲波鋼管內外縱橫向缺陷檢測:GB/T5777-2008 L2(C5)標準
1、主軸截面1上的探頭配置
截面1上共放置3個探頭調節架，相隔120°，每個調節架上配置2通道組合的超聲線聚焦縱向探頭，順時針方向檢測鋼管縱向缺陷。
檢測缺陷：順時針方向檢測鋼管內外縱向缺陷。
中心頻率：5.0MHz±10%
耦合方式：水浸法
數量：3組探頭，每組包含2個晶片，這3組探頭平均分布在工件的圓周方向，間隔120°，處在同一個截面上。共6個通道水浸探頭。
2、主軸截面2上的探頭配置
截面2上共放置3個探頭調節架，相隔120°，每個調節架上配置一個2通道組合的超聲線聚焦縱向探頭，逆時針方向檢測鋼管縱向缺陷。
檢測缺陷：逆時針方向檢測鋼管內外縱向缺陷。
3、中心頻率：5.0MHz±10%
4、耦合方式：水浸法
5、數量：3組探頭，每組包含2個晶片，這2組探頭平均分布在工件的圓周方向，間隔120°，處在同一個截面上。共6個通道水浸探頭。
缺陷檢測標準
超聲波鋼管內外縱橫向缺陷檢測:GB/T5777-2008 L2(C5)標準
產品性能
|
通道數 |
12通道 |
|
探傷速度 |
40m/min |
|
增益總量 |
100dB，步進0.5dB |
| 工作方式 |
單探頭發射、接收或雙探頭分別發射、接收 |
|
靈敏度余量 |
≥50dB |
|
分辨率 |
≥26dB |
|
動態范圍 |
≥30dB |
|
掃描范圍 |
0～5000mm |
|
頻率范圍 |
0.5～20MHz |
|
采樣范圍 |
250MHz |
|
重復頻率 |
單通道100Hz～4KHz可調 |
|
垂直線性 |
≤2% |
|
水平線性 |
≤1% |
|
檢波方式 |
全波 、正半波、負半波 |
|
閘門設置 |
每通道設置3個閘門，A、B為缺陷閘門，C為界面跟蹤閘門 |
|
報警指示 |
每通道A、B、C閘門報警顏色顯示及聲音報警 |
|
延時報警 |
分兩路，延時時間0.1～10S，步進0.1S |
|
波形存貯，數量無限制，可進行波形回放、打印和報告生成 |
